Autotransformadores

Autotrasformatori Personalizzabili: Soluzioni su Specifica del Cliente

L’autotrasformatore è un dispositivo elettrico utilizzato per variare la tensione in corrente alternata (AC) tra due livelli diversi, impiegando un solo avvolgimento anziché due separati come nei trasformatori tradizionali.

Applicazioni dell’Autotrasformatore

L’autotrasformatore è un dispositivo molto versatile, ampiamente utilizzato per:

  • adattare la tensione di rete tra standard diversi (es. da 240 V a 220 V),

  • avviare motori elettrici a tensione ridotta (soft start),

  • e in generale per apparecchiature elettriche che richiedono una tensione diversa da quella fornita dalla rete locale.

Un esempio pratico: un autotrasformatore può essere impiegato per convertire la tensione di rete da 240 V a 220 V, permettendo così l’uso di dispositivi progettati per 220 V in Paesi dove la tensione nominale è più alta.

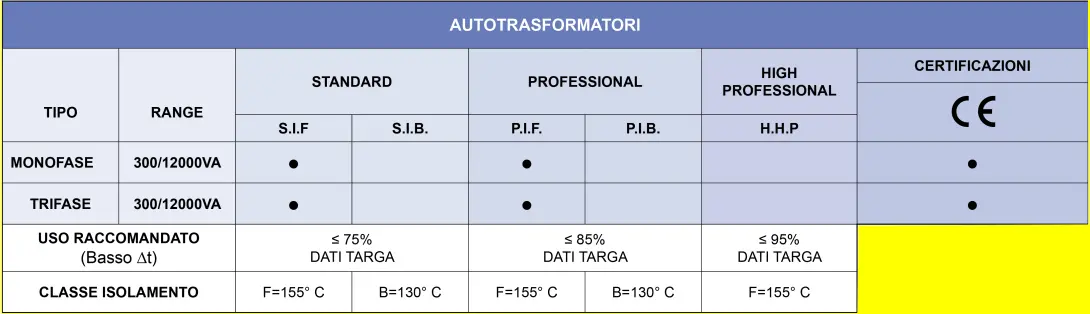

Caratteristiche Tecniche degli Autotrasformatori Monofase e Trifase

I nostri autotrasformatori monofase e trifase sono progettati per garantire prestazioni affidabili e lunga durata, grazie all’impiego di materiali di alta qualità e a un processo costruttivo rigoroso. Di seguito, le principali caratteristiche tecniche:

Isolamento e Materiali

  • Materiali isolanti in classe F (155 °C) per una maggiore resistenza termica.

  • Rame in classe F

  • Impregnazione con vernici e resine isolanti a base antimuffa per una protezione duratura contro l’umidità.

Vantaggi e Svantaggi

Vantaggi dell’autotrasformatore

Il principale punto di forza dell’autotrasformatore è la sua semplicità costruttiva. Grazie all’utilizzo di un unico avvolgimento, questo tipo di trasformatore:

  • richiede meno materiale conduttore e meno componenti,

  • presenta un ingombro ridotto,

  • è più economico da produrre,

  • e offre una maggiore efficienza rispetto ai trasformatori con avvolgimenti separati.

Tutte queste caratteristiche rendono l’autotrasformatore una soluzione affidabile ed economica per molte applicazioni industriali e domestiche.

Svantaggi

L’autotrasformatore presenta anche alcuni svantaggi:

Mancanza di isolamento galvanico:

Il principale limite dell’autotrasformatore è la mancanza di isolamento galvanico tra ingresso (primario) e uscita (secondario). Questo significa che eventuali disturbi o guasti sulla rete possono essere trasmessi direttamente al carico collegato, rendendolo meno adatto in situazioni che richiedono un alto livello di sicurezza elettrica.

Struttura e Personalizzazione

  • Componenti metallici zincati, resistenti alla corrosione.

  • Tensioni di ingresso e uscita personalizzabili, in base alle esigenze dell’impianto.

  • Disposizione delle morsettiere su misura, per facilitare l’installazione.

  • Morsetto neutro disponibile su richiesta ( Per autotrasformatori trifase).

  • Protezione IP00 standard, con possibilità di fornitura in IP20 su richiesta.

  • Morsetti numerati singolarmente con sistemi indelebili per una connessione semplice e sicura.

Collaudo e Vantaggi Economici

  • Collaudo individuale su ogni pezzo, per garantire la conformità e il corretto funzionamento.

  • Costo inferiore rispetto ai trasformatori tradizionali, grazie alla semplicità costruttiva tipica dell’autotrasformatore.

Come per tutti i trasformatori elettrici che realizziamo, anche la produzione dei nostri autotrasformatori monofase e trifase può essere completamente personalizzata in base alle specifiche tecniche fornite dal cliente.Grazie all’esperienza maturata nel settore e a una gestione ottimizzata della produzione, siamo in grado di ridurre al minimo lo stoccaggio a magazzino, mantenendo comunque tempi di consegna rapidi e affidabili — uno dei punti di forza che da sempre ci distingue.

Alcuni Esempi di applicazione di un Autotrasformatore (cenni generali)

Audio

Autotrasformatori per Applicazioni Audio: Adattamento e Versatilità

Nel settore audio professionale, gli autotrasformatori a presa trovano ampia applicazione in diversi contesti, grazie alla loro capacità di adattare segnali e impedenze in modo semplice ed efficace.

Tra gli impieghi più comuni:

  • Adattamento degli altoparlanti ai sistemi a tensione costante, utilizzati nella distribuzione audio in ambienti pubblici (impianti PA, diffusione sonora).

  • Equilibratura dell’impedenza tra dispositivi, ad esempio per collegare un microfono a bassa impedenza a un ingresso amplificatore ad alta impedenza, garantendo una corretta trasmissione del segnale e minimizzando le perdite.

Grazie alla loro semplicità e affidabilità, gli autotrasformatori rappresentano una soluzione efficace per l’integrazione di componenti audio eterogenei, mantenendo la qualità del segnale e facilitando l’installazione in impianti complessi.

Energia

Autotrasformatori nella Trasmissione e Distribuzione di Energia Elettrica

Gli autotrasformatori elettrici svolgono un ruolo fondamentale nella trasmissione e distribuzione di energia, grazie alla loro capacità di trasferire potenza elettrica tra circuiti a differenti livelli di tensione, con efficienza e ingombro ridotto rispetto ai trasformatori tradizionali.

A differenza dei trasformatori a doppio avvolgimento, l’autotrasformatore utilizza una sola bobina con prese intermedie, avvolta su un nucleo ferromagnetico, rendendolo una soluzione più compatta ed economica, particolarmente vantaggiosa in applicazioni ad alta potenza.

Applicazioni Principali

  • Collegamento tra reti a diversa tensione: ad esempio, per interfacciare una linea di trasmissione a 132 kV con una rete di distribuzione a 66 kV.

  • Adattamento di macchinari industriali: per far funzionare dispositivi progettati per 480 V su alimentazioni a 600 V, senza dover modificare l’apparecchiatura originale.

  • Conversione domestica della tensione di rete: gli autotrasformatori permettono di passare facilmente tra le due bande più comuni a livello mondiale, ovvero 100–130 V e 200–250 V, rendendoli ideali anche per l’uso in ambito residenziale o commerciale internazionale.

Grazie alla loro flessibilità, efficienza e costo contenuto, gli autotrasformatori sono largamente impiegati sia nelle infrastrutture elettriche su larga scala, sia in contesti industriali e civili dove è necessario adattare la tensione in modo sicuro e affidabile.

Ferroviario

Autotrasformatori per Linee Ferroviarie ad Alta Velocità

Le linee ferroviarie ad alta velocità richiedono un’elevata potenza per alimentare i treni in movimento, spesso su lunghe distanze e con carichi variabili. In questo contesto, gli autotrasformatori ferroviari svolgono un ruolo cruciale nel garantire un’alimentazione efficiente, stabile e sicura.

Maggiore Efficienza Energetica con Tensioni Elevate

Nelle moderne infrastrutture ferroviarie ad alta velocità, gli autotrasformatori vengono impiegati per aumentare la tensione di alimentazione da 25 kV a 50 kV. Questo incremento permette di ridurre la corrente necessaria per trasmettere la stessa potenza, con conseguente diminuzione delle perdite per effetto Joule lungo i cavi di alimentazione.

La corrente elettrica è inversamente proporzionale alla tensione, quindi lavorare a tensioni più elevate significa:

  • Meno dispersioni di energia

  • Maggiore efficienza complessiva del sistema

  • Minore sezione richiesta per i conduttori

  • Riduzione dei costi operativi e ambientali

Applicazione nel Sistema AT (Autotransformer Feeding System)

Questi autotrasformatori sono tipicamente utilizzati nel sistema AT (Autotransformer Feeding System), dove sono collocati a intervalli regolari lungo la linea per mantenere costante la tensione e bilanciare il carico. Questo schema è oggi uno standard in molte reti ferroviarie europee e asiatiche.

Metropolitane

Autotrasformatori per Metropolitane: Efficienza e Riduzione delle Perdite Energetiche

Nel settore del trasporto urbano sotterraneo, le metropolitane richiedono una distribuzione dell’energia elettrica continua, affidabile e ad alta efficienza. Gli autotrasformatori rappresentano una soluzione tecnica strategica per ottimizzare la trasmissione dell’energia lungo le tratte, spesso estese e con numerosi nodi di consumo.

Ottimizzazione della Trasmissione Elettrica

Gli autotrasformatori vengono impiegati nei sistemi metropolitani per ridurre la tensione di alimentazione da 25 kV a 15 kV, in base alle esigenze specifiche della rete. Questo consente diversi vantaggi:

  • Riduzione delle perdite elettriche lungo i cavi di alimentazione

  • Utilizzo di cavi di sezione minore, con conseguente abbattimento dei costi

  • Diminuzione dei volumi installativi, particolarmente utile negli ambienti sotterranei

  • Aumento della distanza di trasmissione, senza compromettere la qualità della fornitura

Soluzione Ideale per Sistemi Urbani Complessi

Grazie alla loro configurazione compatta e alla possibilità di adattamento su misura, gli autotrasformatori sono ideali per:

  • Linee metropolitane ad alta frequenza

  • Reti multi-stazione interconnesse

  • Applicazioni a 50 o 60 Hz, con standard a 15 kV o 25 kV
