Una gamma completa di alimentatori switching monofase, bifase e trifase, progettati per applicazioni industriali, automazione e quadri di controllo.
La gamma SW comprende alimentatori switching industriali (power supply) con ingresso monofase, bifase e trifase, potenze fino a 600W e correnti fino a 25A, pensati per l’integrazione in quadri elettrici e sistemi di automazione.
Grazie alle ampie tensioni di ingresso (115-230 Vac monofase, 230-500 Vac bifase, 400-500 Vac trifase), questi alimentatori si adattano a diversi sistemi di distribuzione elettrica internazionali, rendendoli adatti anche a impianti destinati all’esportazione.
Il campo di funzionamento va da -25°C a +70°C, unito all’estrema compattezza, li rende ideali per installazioni in ambienti gravosi. Dotati di fissaggio a guida DIN e grado di protezione IP20, combinano versatilità e affidabilità.
Gli alimentatori Serie SW sono progettati per l’integrazione in quadri elettrici e sistemi conformi alla Normativa Macchine IEC 60204-1, garantendo un’alimentazione affidabile per l’automazione industriale.

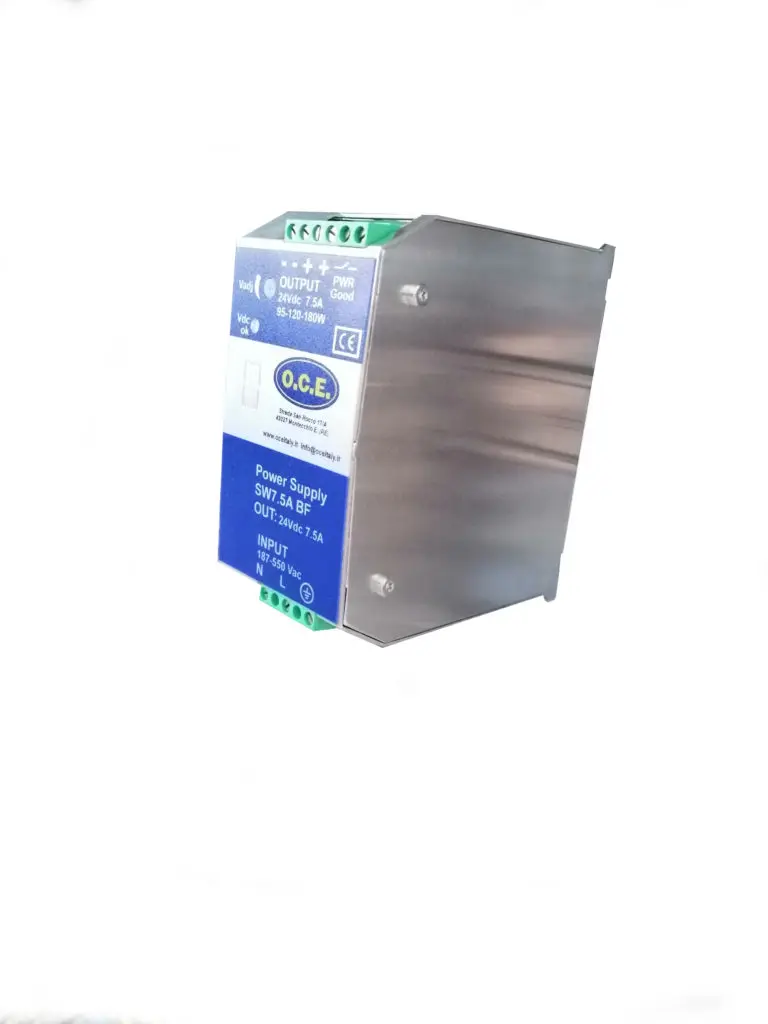

Alimentatori Switching Monofase, Bifase e Trifase – Serie SW
La serie SW è progettata per applicazioni industriali dove affidabilità, robustezza e semplicità d’installazione sono requisiti fondamentali. La versatilità delle configurazioni disponibili consente l’utilizzo in diverse applicazioni industriali, dall’automazione ai quadri di controllo.
Caratteristiche Tecniche Principali
- Tensioni di uscita: 5 V, 12 V, 24 V, 48 V DC
- Correnti di uscita: da 2,5 A a 25 A (vedi tabelle per i valori specifici di ciascun modello)
- Protezioni integrate: tre modalità selezionabili contro cortocircuito e sovraccarico (Hiccup Mode, Fold Back, Manual Reset)
- Tensione di ingresso universale: 230/400/500 Vac con unico prodotto
- Dimensioni compatte con design ottimizzato per installazione su guida DIN
- Efficienza elevata: fino al 93% con carichi tra 50-100% della potenza nominale
- Produzione italiana dal 1968
- Garanzia: 2 anni
Ulteriori Dettagli Tecnici
Tensioni di Ingresso:
- Monofase: 90-260 Vac
- Bifase: 360-530 Vac
- Trifase: 330-550 Vac
Protezioni e Segnalazioni:
- LED AC: indica presenza tensione di alimentazione
Caratteristiche Costruttive:
- Contenitore metallico con fissaggio rapido su guida DIN
- Collegamento di terra integrato
- Possibilità di collegare polo negativo a terra (configurabile)
- Predisposizione per collegamento in serie o in parallelo (fino a 4 unità dello stesso modello sui modelli dotati di jumper “Easy Parallel”: SW14AMFL, SW25AMFL, SW14ABF, SW25AF3F)
Normative e Certificazioni:
- Conformità alle direttive CE (EMC 2014/30/UE, Bassa Tensione 2014/35/UE)
Per scaricare le schede tecniche consultare la pagina Download
Dimensioni Compatte
L’elevata efficienza della tecnologia switching semirisonante ha permesso di ridurre le dimensioni fino al 50% rispetto agli alimentatori tradizionali lineari, garantendo ingombri ridotti senza compromettere prestazioni o affidabilità.
Il design compatto ottimizza lo spazio nei quadri elettrici e semplifica l’installazione in configurazioni con spazio limitato
Manual Reset
In caso di guasto, questa modalità richiede l’interruzione dell’alimentazione primaria per 1-5 minuti seguita da riattivazione manuale per ripristinare l’uscita.
Particolarmente indicata per applicazioni dove la sicurezza del personale è prioritaria, questa funzione impedisce riavvii automatici dopo anomalie, richiedendo un intervento consapevole e controllato da parte dell’operatore. Il sistema rimane in stato di sicurezza fino alla verifica e risoluzione del problema.
La modalità Manual Reset si attiva semplicemente spostando la posizione del jumper interno.
Vantaggi Principali
Versatilità di magazzino: Un unico prodotto adattabile a ogni tensione di ingresso (monofase, bifase, trifase) e ottimizzato per la gestione di diverse tipologie di carico in uscita, riducendo la necessità di mantenere scorte multiple.
Tecnologia Switching Semirisonante: Rendimenti fino al 92% con erogazione di potenza continua e capacità di gestione di picchi istantanei elevati, garantendo efficienza energetica e affidabilità operativa.
Connessione in parallelo semplice e flessibile
Tutti gli alimentatori switching monofase, bifase e trifase della serie SW possono essere collegati in parallelo per garantire continuità operativa (vedi Configurazione Ridondante 1+1).
I modelli dotati di jumper “Easy Parallel” (SW20AMFL12, SW14AMFL, SW25AMFL, SW14ABF, SW25AF3F, SW7AMF48, SW12AMF48) permettono inoltre di collegare fino a 4 unità in parallelo per aumentare la corrente erogabile complessiva, non solo per ridondanza.
Il bilanciamento delle uscite avviene automaticamente grazie al circuito di condivisione del carico integrato. Per ottenere prestazioni ottimali, si consiglia la verifica con tester durante la configurazione iniziale.
L’attivazione della modalità parallelo con somma di potenza è immediata: è sufficiente rimuovere il jumper dedicato.
Power Good – Monitoraggio continuo della tensione di uscita
La tensione di uscita viene costantemente monitorata. Un contatto normalmente aperto (NO) commuta quando la tensione scende al di sotto della soglia di 20 Vdc, segnalando tempestivamente l’anomalia.
Questo segnale “Power Good” consente di rilevare cadute di tensione che potrebbero compromettere il funzionamento dei dispositivi alimentati, permettendo interventi preventivi o commutazione automatica su alimentazione alternativa.
Particolarmente utile in sistemi ridondanti o applicazioni critiche, dove il monitoraggio continuo dello stato degli alimentatori garantisce continuità operativa e massima affidabilità dell’impianto.
Funzione disponibile sulla maggior parte dei modelli della gamma; verificare la disponibilità sul datasheet del modello specifico.
Hiccup Mode
In caso di cortocircuito o sovraccarico, l’alimentatore interrompe automaticamente l’erogazione in uscita per proteggere sia il dispositivo che il carico.
Il sistema tenta il ripristino della tensione nominale ogni 2 secondi circa, ripetendo il ciclo fino alla risoluzione del guasto. Questa protezione attiva previene danni permanenti e consente il riavvio automatico una volta eliminata la condizione anomala.
La modalità Hiccup si attiva o disattiva semplicemente cambiando la posizione del jumper interno.
Continuous Output Mode
In caso di cortocircuito o sovraccarico, la corrente in uscita viene mantenuta al massimo anche quando la tensione scende a zero. Questa funzione è essenziale per alimentare carichi gravosi quali motori, solenoidi, lampade, PLC con forti carichi capacitivi in ingresso e dispositivi che richiedono elevati transienti di corrente all’avviamento.
La modalità si attiva semplicemente cambiando la posizione del jumper interno, permettendo all’alimentatore di supportare picchi di corrente senza interrompere l’erogazione ed evitando malfunzionamenti o spegnimenti imprevisti
Uscita protetta da Interruttori Magnetotermici
L’uscita può essere sezionata facilmente e in modo sicuro tramite interruttori magnetotermici. In caso di guasto, la parte difettosa viene disconnessa rapidamente, isolando il problema e permettendo alle sezioni critiche del sistema di continuare a funzionare senza interruzioni.
Gli alimentatori SW forniscono il 50% di corrente aggiuntiva rispetto alla nominale, in conformità con la norma IEC 60204-1, che richiede un controllo sicuro in tutte le condizioni di sovraccarico e cortocircuito, garantendo un intervento tempestivo delle protezioni magnetotermiche.
Power Boost
Questa funzione permette di gestire picchi di corrente fino al 150% della potenza nominale per almeno 3 minuti, consentendo di utilizzare alimentatori di taglia inferiore per carichi con elevati transienti all’avviamento quali motori, solenoidi, lampade e carichi capacitivi.
Senza la modalità Power Boost, sarebbe necessario sovradimensionare l’alimentatore in base al picco di corrente anziché alla corrente nominale del carico, comportando costi maggiori e ingombri superiori.
La funzione è disponibile automaticamente su tutti i modelli della gamma, senza necessità di configurazione.
Manuali e schede Tecniche
| Codice | Input | Output | Datasheet | Manuale | Catalogo | Technical Curves |
|---|---|---|---|---|---|---|
| SW2.5AMF | 115-230Vac | 2A (115) 3A (230) |
||||
| SW5AMFL | 115-230Vac Input Selezionabile |
5A | ||||
| SW7.5AMFL | 115-230Vac Input Selezionabile |
7,5A | ||||
| SW14AMFL | 115-230Vac Input Selezionabile |
14A | ||||
| SW25AMFL | 115-230-277Vac Input Selezionabile |
25A | ||||
| SW2.5AMF non ha un input selezionabile manualmente | ||||||
| Codice | Input | Output | Datasheet | Manuale | Catalogo | Technical Curves |
|---|---|---|---|---|---|---|
| SW5ABF | 230-400-500Vac Input Selezionabile |
5A | ||||
| SW7.5ABF | 230-400-500Vac Input Selezionabile |
7,5A | ||||
| SW14ABF | 230-400-500Vac Input Selezionabile |
14A | ||||
| SW25AF3F | 400-500Vac 3xVac |
25A | ||||
Ulteriori Informazioni
Configurazione Ridondante 1+1
Gli alimentatori possono essere collegati in parallelo per ottenere una configurazione ridondante 1+1, garantendo continuità operativa in caso di guasto di un’unità. In questa configurazione, se un alimentatore si guasta, il secondo subentra automaticamente supportando l’intero carico senza interruzioni.
Modalità di Implementazione:
Il sistema ridondante più semplice prevede il parallelo di due alimentatori di potenza uguale o superiore al carico nominale. Entrambi gli alimentatori operano normalmente in condivisione del carico, garantendo ridondanza totale.
Limitazioni da Considerare:
- Diagnostica guasti: Un alimentatore difettoso può risultare difficile da identificare immediatamente, poiché il LED di alimentazione rimane acceso anche in presenza di malfunzionamenti interni che non causano spegnimento completo.
- Guasti critici non coperti: La configurazione 1+1 non protegge da tutti i tipi di guasto. In caso di cortocircuito interno sul lato secondario, l’alimentatore guasto diventa un carico parassita per l’unità funzionante, causando caduta di tensione o sovraccarico che può compromettere l’intero sistema.
Raccomandazione: Per applicazioni critiche dove questi scenari rappresentano un rischio inaccettabile, si consiglia l’utilizzo del modulo Redundancy Module RD220, dotato di diodi di disaccoppiamento per garantire isolamento automatico dell’unità guasta e una ridondanza realmente completa.
Collegamento alimentatori SW in parallelo con Ridondanza.
Collegamento in Serie – Tensione Massima 150 Vdc
Gli alimentatori switching monofase, bifase e trifase possono essere collegati in serie per ottenere tensioni di uscita superiori, con le seguenti prescrizioni obbligatorie:
Limitazioni Tecniche:
- Tensione massima totale: 150 Vdc (somma delle tensioni di uscita)
- Utilizzo obbligatorio: alimentatori dello stesso modello e potenza
- Protezione tensione di ritorno: necessaria per prevenire danni da motori in decelerazione o batterie in scarica
Requisiti di Sicurezza:
- Tensioni superiori a 60 Vdc: non rientrano nella categoria SELV (Safety Extra Low Voltage) e richiedono protezione contro contatti diretti
- Messa a terra obbligatoria: quando la tensione totale supera 60 Vdc, è necessario collegare a terra uno dei poli di uscita per garantire la sicurezza degli operatori
Prescrizioni di Installazione:
- Distanza minima: 15 mm tra unità adiacenti (lato sinistro/destro) per garantire adeguata ventilazione
- Disposizione: evitare installazione verticale sovrapposta (montare solo affiancati)
Protezione Tensione di Ritorno:
Per garantire il corretto funzionamento, è necessario prevenire tensioni inverse generate da carichi induttivi (motori in decelerazione) o batterie in fase di scarica, che potrebbero danneggiare gli alimentatori. Si consiglia l’installazione di diodi di blocco o moduli di protezione dedicati.
Collegamento in serie alimentatori SW
Conformità
Conformità: EN IEC 61010-2-201:2018 — Requisiti di sicurezza per apparecchiature elettriche di misura, controllo e uso in laboratorio.
Separazione Ingresso / Uscita: SELV e PELV. Doppio isolamento o rinforzato.
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11.
EN 61000-6-4 (EMC Emission, industrial, Class A)
Sicurezza di Macchine ed Equipaggiamenti Elettrici: EN 60204-1
Il marchio CE in accordo con EMC 2014/30/UE e la direttiva bassa Tensione 2014/35/UE
Lato Primario:
L’alimentatore è dotato di fusibile interno di protezione (2 fusibili nei modelli bifase). In caso di intervento del fusibile, indica probabile guasto interno dell’unità che richiede verifica da parte del costruttore.
Lato Secondario:
Protezione elettronica automatica contro:
- Sovraccarico: limitazione corrente con ripristino automatico
- Sovratensione: intervento tipico a 35 Vdc (±10%)
- Cortocircuito: protezione immediata con modalità selezionabile (Hiccup, Manual Reset, Continuous Mode)
Nota: i modelli SW2.5AMF e SW5AMF5 non dispongono delle tre modalità selezionabili — presentano solo la modalità Continuous, senza jumper di selezione.
