Una gama realmente completa de fuentes de alimentación conmutadoras monofásicas/bifásicas/trifásicas diseñadas para las más diversas aplicaciones.
La gama SW incluye fuentes de alimentación conmutadas industriales (power supply) con entrada monofásica, bifásica y trifásica, potencias de hasta 600W y corrientes de hasta 25A, diseñadas para su integración en cuadros eléctricos y sistemas de automatización.
Gracias a los amplios rangos de tensión de entrada (115-230 Vac monofásica, 230-500 Vac bifásica, 400-500 Vac trifásica), estas fuentes de alimentación son compatibles con diferentes sistemas de distribución eléctrica internacionales, por lo que son adecuadas también para equipos destinados a la exportación.
El rango de temperatura de funcionamiento va de -25°C a +70°C. Caracterizadas por su extrema compacidad, cumplen con la Normativa de Máquinas IEC 60204-1 para su integración en el cuadro eléctrico. Con montaje en carril DIN y grado de protección IP20, combinan versatilidad y fiabilidad.
Línea de fuentes de alimentación conmutadas monofásicas, bifásicas y trifásicas – Serie SW
La serie SW ha sido diseñada para aplicaciones industriales donde la fiabilidad, robustez y facilidad de uso son esenciales. Esta versatilidad permite utilizar nuestras fuentes de alimentación en una amplia variedad de sectores.
Características técnicas principales
- Tensiones de salida disponibles: 5 V, 12 V, 24 V, 48 V CC
- Corrientes de salida: de 2,5 A a 25 A (consulte las tablas para los valores específicos de cada modelo)
- Tres modos de protección contra cortocircuitos y sobrecargas: Modo Hiccup, Modo Continuo y Reinicio Manual (según modelo)
- Entrada para 230, 400 y 500 VAC
- Dimensiones compactas y diseño funcional
- Producción 100% italiana
- Eficiencia óptima de hasta el 92% con cargas entre el 50-100% de la potencia nominal
- Garantía total de 2 años
Detalles técnicos adicionales
- Tensión de entrada:
- Monofásico: 115-230 Vca
- Bifásico: 230-500 Vca
- Trifásico: 400-500 Vca
- Protecciones:
- Protección contra sobretensiones (típico 35 Vdc)
- LED AC indica la presencia de tensión de red
- Caja metálica con montaje rápido en riel DIN, con conexión a tierra incluida
- Posibilidad de conectar el polo negativo a tierra
- Conexión en paralelo para redundancia en todos los modelos; conexión en paralelo de hasta 4 unidades para aumento de potencia en modelos con jumper “Easy Parallel” (SW14AMFL, SW25AMFL, SW14ABF, SW25AF3F, SW7AMF48, SW12AMF48, SW20AMFL12)
- Conformidad con las directivas CE
Para descargar las fichas técnicas, consulte la página de Download
Dimensiones compactas
Los altos niveles de eficiencia logrados por nuestras fuentes de alimentación han permitido reducir su tamaño a la mitad en comparación con una fuente de alimentación convencional.
Reinicio manual
Para reiniciar la salida, es necesario apagar la alimentación principal durante 1-5 minutos y luego volver a encenderla. Este modo se recomienda especialmente en aplicaciones donde se requiere la intervención de personal de mantenimiento, evitando reinicios automáticos no controlados. ¡Basta con cambiar la posición del jumper!
Ventajas importantes
Gracias al uso de esta tecnología avanzada, se reduce el calentamiento del sistema, se mejora la eficiencia energética y se garantiza un funcionamiento fiable incluso bajo carga. Ideal para aplicaciones industriales exigentes que requieren alto rendimiento sin comprometer la estabilidad.
Power Good – Monitorización continua de la tensión de salida
La tensión de salida se controla de forma constante. Un contacto normalmente abierto (NO) cambia de estado cada vez que la tensión cae por debajo de 20 Vdc.
Esta señal de “Power Good” permite detectar rápidamente cualquier caída de tensión que pueda comprometer el funcionamiento de los dispositivos alimentados.
Esta función es especialmente útil en aplicaciones con sistemas redundantes, donde es fundamental supervisar continuamente el estado de las fuentes de alimentación para garantizar la continuidad y la seguridad operativa.
Conexión en paralelo simple y flexible
Todas nuestras fuentes de alimentación conmutadas monofásicas, bifásicas y trifásicas pueden conectarse en paralelo para garantizar la continuidad operativa (véase la configuración de redundancia 1+1).
Los modelos equipados con puente “Easy Parallel” (SW14AMFL, SW25AMFL, SW14ABF, SW25AF3F, SW7AMF48, SW12AMF48, SW20AMFL12) permiten además conectar hasta 4 unidades en paralelo para aumentar la capacidad total, no solo por redundancia.
Para equilibrar correctamente las salidas, se recomienda el uso de un comprobador (tester) durante la configuración inicial.
La activación con aumento de potencia es sencilla: ¡basta con retirar el puente (jumper) dedicado!
Modo Hiccup
En caso de cortocircuito o sobrecarga, la fuente de alimentación interrumpe la salida de energía.El dispositivo intenta restablecer automáticamente la tensión de salida aproximadamente cada 2 segundos, repitiendo el ciclo hasta que se resuelva el problema.Este modo se puede activar o desactivar fácilmente simplemente cambiando la posición del puente (jumper).
Modo de salida continua
En caso de cortocircuito o sobrecarga, la corriente de salida se mantiene al máximo incluso cuando la tensión es cero. Esta función es necesaria para alimentar cargas exigentes como motores, solenoides, lámparas, PLC con fuertes cargas capacitivas de entrada y otros dispositivos que requieren fuertes transitorios de corriente. ¡Basta con cambiar la posición del puente (jumper)! Esto permite que la fuente de alimentación soporte picos de corriente sin interrumpir la salida, evitando fallos de funcionamiento o apagados inesperados.
Salida protegida por disyuntores magnetotérmicos
La salida puede ser seccionada de forma fácil y segura mediante interruptores magnetotérmicos. En caso de fallo, la parte defectuosa se desconecta rápidamente, limitando el problema y permitiendo que las partes críticas del sistema sigan funcionando sin interrupciones.Nuestros fuentes de alimentación suministran un 50 % más de energía, en conformidad con la norma EN 60204-1, que exige un control seguro en todas las condiciones de sobrecarga y cortocircuito, garantizando una actuación rápida de las protecciones.
Aumento de potencia
Esta función permite utilizar fuentes de alimentación de menor tamaño para hacer frente a transitorios de corriente elevados (aumento de potencia del 150%, durante no menos de 3 minutos) como motores, solenoides y lámparas. De lo contrario, sería necesario sobredimensionar las unidades.
Manual y especificaciones técnicas de nuestras fuentes de alimentación conmutadas
| Code | Input | Output | Datasheet | Manual | Catalog | Technical Curves |
|---|---|---|---|---|---|---|
| SW2.5AMF | 115-230Vac | 2A (115) 3A (230) |
||||
| SW5AMFL | 115-230Vac Selectable Input |
5A | ||||
| SW7.5AMFL | 115-230Vac Selectable Input |
7,5A | ||||
| SW14AMFL | 115-230Vac Selectable Input |
14A | ||||
| SW25AMFL | 115-230-277Vac Selectable Input |
25A | ||||
| SW2.5AMF does not have a manually selectable input | ||||||
| Code | Input | Output | Datasheet | Manual | Catalog | Technical Curves |
|---|---|---|---|---|---|---|
| SW5ABF | 230-400-500Vac Selectable Input |
5A | ||||

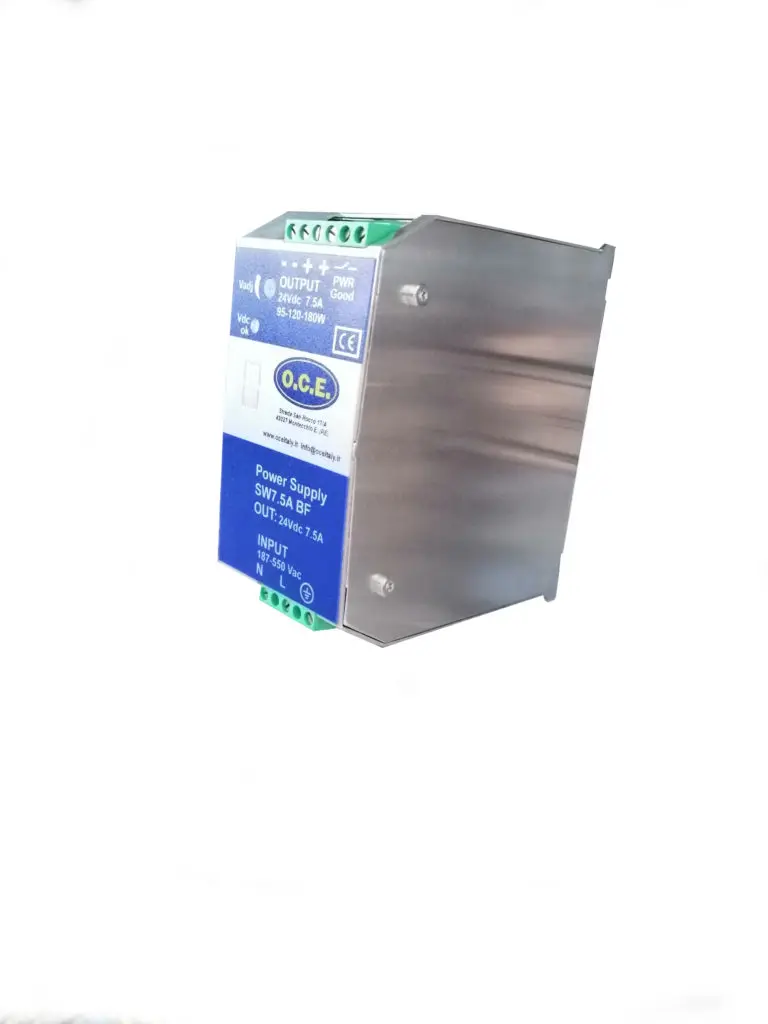

| SW7.5ABF | 230-400-500Vac Selectable Input |
7,5A | ||||
| SW14ABF | 230-400-500Vac Selectable Input |
14A | ||||
| SW25AF3F | 400-500Vac 3xVac |
25A | ||||
Ampliación de información
Alimentadores en Paralelo para Redundancia 1+1 y Mayor Disponibilidad del Sistema
Los alimentadores eléctricos pueden conectarse en paralelo para lograr una redundancia 1+1 y aumentar la disponibilidad del sistema. Los sistemas redundantes requieren una capacidad de potencia adicional para soportar la carga en caso de que falle uno de los alimentadores.
El método más sencillo consiste en conectar dos fuentes de alimentación conmutadas (switching) en paralelo. Si un alimentador falla, el otro asume automáticamente toda la carga sin interrupción del suministro.
Limitaciones de este método:
- Un alimentador defectuoso puede ser difícil de identificar, ya que el LED de encendido puede permanecer activo incluso cuando la unidad no funciona correctamente.
- La solución no cubre todos los tipos de fallos, como un cortocircuito interno en el lado secundario. En ese caso, el alimentador defectuoso puede actuar como carga para los demás, provocando una caída de tensión.
Para aplicaciones críticas donde estos escenarios representan un riesgo inaceptable, recomendamos el Módulo de Redundancia RD220, equipado con diodos de desacoplamiento, que garantiza el aislamiento automático de la unidad defectuosa y una redundancia realmente completa.
Conexión en Serie hasta 150 VDC con Fuentes de Alimentación Conmutadas Monofásicas, Bifásicas y Trifásicas
Las fuentes de alimentación pueden conectarse en serie para obtener una tensión de salida superior. Sin embargo, la suma de las tensiones de salida no debe superar los 150 VDC.
Recomendaciones importantes para la conexión en serie:
- Tensión no SELV: Los voltajes de salida superiores a 60 VDC dejan de ser SELV (Safety Extra Low Voltage) y pueden ser peligrosos. Se deben instalar medidas de protección contra el contacto accidental.
- Fuentes coincidentes: Utilizar fuentes de alimentación del mismo tipo para garantizar un funcionamiento correcto y seguro.
- Requisito de puesta a tierra: Para la seguridad del usuario, la puesta a tierra de la salida es obligatoria cuando la tensión total supera los 60 VDC.
- Distancia de instalación: Mantener una separación mínima de 15 mm entre unidades (izquierda/derecha) y evitar la instalación en columnas (una sobre otra) para garantizar un rendimiento seguro y confiable.
- Evitar la tensión de retorno: La tensión inversa, generada por motores o baterías en desaceleración, puede dañar las fuentes de alimentación. Se deben tomar precauciones para evitar este riesgo.
Normas de seguridad eléctrica
Conformidad:
- EN IEC 61010-2-201:2018 — Requisitos de seguridad para equipos eléctricos de medida, control y uso en laboratorio.
Separación Entrada/Salida:
- SELV y PELV — Cumple con los estándares de tensiones de seguridad.
Aislamiento:
- Doble o reforzado — Proporciona un nivel de protección adicional frente a descargas eléctricas.
Cumple con las normas EN 61000-4-2 (ESD), EN 61000-4-3 (radiación RF), EN 61000-4-4 (burst), EN 61000-4-5 (sobretensión), EN 61000-4-6 (perturbaciones conducidas), EN 61000-4-8 (campo magnético) y EN 61000-4-11 (huecos de tensión) para un funcionamiento seguro en entornos con interferencias electromagnéticas.
-
Cumple con EN 60204-1 para la seguridad de máquinas y equipos eléctricos.
-
Marcado CE de acuerdo con la Directiva EMC 2014/30/UE y la Directiva de Baja Tensión 2014/35/UE
Cumple con la norma EN 61000-6-4 (emisiones industriales) para garantizar un funcionamiento confiable en entornos industriales.
Lado Primario:
-
La unidad está equipada con una fusible interna.
-
Si se dispara, probablemente existe un fallo, y la unidad debe ser inspeccionada por el fabricante.
-
En los modelos bifásicos, hay dos fusibles.
Lado Secundario:
-
Protección automática contra sobrecarga, sobretensión (típicamente 35 V DC) y cortocircuito.
