Однофазные трансформаторы безопасности и изоляции – индивидуальные решения
Производство трансформаторов безопасности и изоляции
Мы производим однофазные трансформаторы безопасности и изоляции как в стандартном исполнении, так и полностью индивидуальные, спроектированные под заказ в соответствии с требуемыми значениями первичного и вторичного напряжения для каждого клиента.
С годами компания O.C.E. внедрила передовые технические решения для обеспечения высочайшего качества и максимального удовлетворения потребностей клиентов.
Каждый трансформатор может быть сконфигурирован с различными конструктивными опциями для идеального соответствия требованиям монтажников, проектировщиков и системных интеграторов.
.
🔧 Проектирование под заказ – Полная гибкость для любых требований
Благодаря глубокому анализу требований наших клиентов мы разработали эффективный и гибкий подход к кастомизации, позволяющий существенно сократить сроки поставки трансформаторов безопасности и изоляции, изготовленных по индивидуальным спецификациям.
Что мы можем изготовить для вас
Множественные вторичные обмотки – до 5 выходов
Проектируем и производим трансформаторы до пяти вторичных обмоток, каждая с индивидуальными напряжением и мощностью, что позволяет оптимизировать пространство и снизить общую стоимость системы.
Индивидуальные напряжения
Настраиваем входные и выходные напряжения в соответствии с техническим заданием заказчика, обеспечивая максимальную адаптацию под конкретное применение.
Различные типы клемм
Предлагаем широкий выбор типов клемм для удовлетворения специфических требований проекта и условий монтажа.
Индивидуальное расположение клемм
Адаптируем расположение входных и выходных клемм под требования клиента, упрощая установку и интеграцию в оборудование.
Гибкие сроки поставки
Оптимизированное управление производственными процессами позволяет нам обеспечивать надежные и согласованные сроки поставки.
Сотрудничество в новых проектах
Мы открыты к совместной разработке новых проектов и готовы предложить индивидуальные технические решения на этапе проектирования.
Уникальный серийный номер
Каждый трансформатор оснащается уникальным серийным номером и сопровождается индивидуальным протоколом испытаний.
Испытания каждой единицы продукции
Каждое изделие проходит полный цикл электрических и функциональных испытаний для гарантии качества и надежности.
Соответствие директиве RoHS
Вся продукция соответствует требованиям директивы RoHS, обеспечивая экологическую безопасность.
Материалы с сертификацией UL
Трансформаторы изготавливаются с использованием компонентов и материалов, соответствующих стандартам UL. Готовое изделие не имеет сертификации UL, однако применение сертифицированных материалов обеспечивает высокую надежность и совместимость с требованиями североамериканского рынка.
🔒 Трансформаторы изоляционные – Надежная безопасность и высокое качество
Наши изоляционные трансформаторы обеспечивают безопасное гальваническое разделение между первичной и вторичной обмотками за счёт двойной изоляции. Такое решение предотвращает появление опасных напряжений между токоведущими частями и землёй в случае повреждения основной изоляции.
Все изоляционные трансформаторы соответствуют высоким стандартам электрической безопасности и обеспечивают надёжную защиту от электрических перегрузок и коротких замыканий. Мы предлагаем изготовление трансформаторов под заказ с индивидуальными параметрами напряжения, мощности и конфигурации.
Назначение и преимущества защиты
Использование изоляционных трансформаторов необходимо для:
-
ограничения токов утечки на землю
-
предотвращения опасных электрических разрядов
-
защиты персонала и промышленного оборудования
-
обеспечения надёжной работы электрических шкафов и систем автоматизации
Области применения
Изоляционные трансформаторы идеально подходят для промышленного применения, электрических шкафов управления и автоматизированных систем. Доступны как в стандартном исполнении, так и в версии, полностью адаптированной под индивидуальные технические требования заказчика.
⚡ Трансформаторы безопасности – Защита низковольтных цепей
Трансформаторы безопасности представляют собой специальный тип изоляционных трансформаторов, предназначенных для питания цепей сверхнизкого безопасного напряжения (SELV — Safety Extra-Low Voltage) с вторичным напряжением не более 50 В.
Данные трансформаторы обеспечивают максимальный уровень защиты персонала и оборудования и применяются в системах, где требуется повышенная электрическая безопасность и надежное гальваническое разделение.
Основные характеристики
-
вторичное напряжение ≤ 50 В (SELV)
-
усиленная изоляция между первичной и вторичной обмотками
-
соответствие действующим стандартам электрической безопасности
-
защита от прямого и косвенного контакта с токоведущими частями
Области применения
Трансформаторы безопасности широко применяются в следующих областях:
-
медицинское оборудование
-
системы управления и промышленной автоматизации
-
системы освещения в опасных зонах
Трансформаторы доступны как в стандартном исполнении, так и в версии, полностью адаптированной под индивидуальные технические требования заказчика.

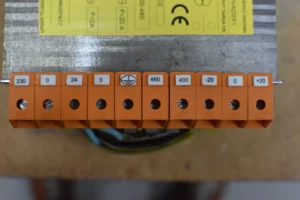

Выбор расположения клеммных колодок
На наших трансформаторах можно выбрать расположение клеммных блоков, что упрощает подключение и позволяет экономить место в электрощитах, где пространство часто ограничено.
Электромедицинское оборудование
Дополнительная
Термический класс изоляции указывает на способность изоляционного лака, покрывающего медные проводники, выдерживать перегревы, возникающие при работе трансформатора.
На практике это определяет максимальную рабочую температуру, при которой изоляция сохраняет свои свойства, обеспечивая безопасность и долговечность изделия.
Все наши трансформаторы изготовлены из материалов класса F (155 °C), что гарантирует высокую термостойкость и надежность даже в самых жестких эксплуатационных условиях.
Электростатический экран — это тонкая медная фольга, расположенная между первичной и вторичной обмотками трансформатора. Высота экрана зависит от типа используемой катушки.
Подключенный к земле с помощью желто-зеленого провода, экран снижает искажения, перенапряжения и электромагнитные помехи, обеспечивая высокое качество сигнала и безопасность.
Экран обязателен для трансформаторов медицинского назначения, но все трансформаторы O.C.E. оснащены им, независимо от области применения, для обеспечения высоких стандартов надежности и защиты.
Существуют разные типы изоляции, но наиболее распространены основная изоляция и дополнительная изоляция.
Основная изоляция является базовым барьером, отделяющим активные части под напряжением от остальной системы и защищающим от случайного контакта.
Дополнительная изоляция — это независимая и дополнительная защита, предназначенная для работы в случае отказа основной изоляции, что повышает общую безопасность.
Все наши трансформаторы имеют двойную изоляцию между первичной и вторичной обмотками, выполненную за счет увеличения числа изоляционных слоев, что обеспечивает повышенную безопасность и долговечность.
С развитием технологий требования проектировщиков становятся все более сложными.
O.C.E. предлагает многовыходные трансформаторы, разработанные для оптимизации пространства и упрощения питания. Благодаря нашей технологии один трансформатор может обеспечивать разные напряжения и мощности на нескольких индивидуальных выходах.
Основные преимущества:
-
Оптимизация пространства — один трансформатор с несколькими выходами под заказ.
-
Снижение затрат — возможность заменить несколько устройств одним изделием.
Применение однофазных трансформаторов (общий обзор)
В электрических шкафах управления и контроля однофазные трансформаторы обеспечивают гальванически изолированное питание вспомогательных цепей низкого напряжения, таких как реле, контакторы, сигнальные лампы и устройства управления.
Это позволяет разделить силовой и управляющий контур, повышая безопасность и надежность работы шкафа.
Однофазные трансформаторы применяются в промышленных и гражданских установках для питания вспомогательных устройств, требующих напряжения, отличного от сетевого (включая 24 VAC, 110 VAC, 115 VAC и 230 VAC), обеспечивая необходимые параметры для корректной работы вспомогательных цепей.
Например, трансформатор 380 VAC → 230 VAC позволяет питать вспомогательные цепи на трёхфазных установках, обеспечивая совместимость с уже установленными устройствами и защиту элементов управления. Это также позволяет запитывать внутренние лампы или розетки для ПК сотрудников без изменения существующей проводки
В проектах модернизации или обновления промышленных и гражданских электрических установок однофазные трансформаторы часто сохраняются для питания вспомогательных цепей, уже проложенных на низком напряжении.
Во многих установках legacy предпочтение отдаётся продолжению использования защитных напряжений, например 24 VAC, что позволяет избежать полной замены проводки, электрических шкафов и уже установленных устройств.
Применение однофазного трансформатора в таких условиях позволяет:
-
обеспечить питание вспомогательных цепей без изменения существующей инфраструктуры
-
гарантировать электрическую изоляцию между силовыми цепями и цепями управления
-
сохранить совместимость с ранее установленными устройствами, такими как реле, контакторы и сигнальные колонны
⚡ Питание и адаптация напряжения
Трансформаторы обеспечивают питание вспомогательных цепей, таких как внутреннее освещение, сигнальные колонны, системы управления и другие бортовые устройства.
Кроме того, они позволяют преобразовывать напряжение, доступное на судне или причале, под требования подключаемых нагрузок, обеспечивая совместимость с уже установленными цепями без вмешательства в существующую систему.
🛡 Защита и изоляция
При подключении к внешним сетям (shore power) трансформаторы обеспечивают электрическую изоляцию между судном и причальной сетью, снижая риски электрических сбоев, помех и повреждений чувствительных устройств.
Они могут быть как однофазными, так и трёхфазными, в зависимости от сложности установки, и применяются как в небольших бортовых системах, так и в более сложных системах судовых сетей.
