Dreiphasentransformatoren

Stern-Stern-Anschluss – Allgemeiner Überblick

Beim Stern-Stern-Anschluss sind die drei Phasen eines Transformators an einem gemeinsamen Punkt, dem sogenannten Sternpunkt, verbunden. Diese Anschlussart wird in verschiedenen Anwendungen aufgrund ihrer Effizienz und Einfachheit eingesetzt und ermöglicht zudem einen direkten Erdanschluss.

✅ Vorteile des Stern-Stern-Anschlusses

1. Vorhandensein eines Neutralleiters
   Bietet einen zugänglichen Neutralpunkt, nützlich für Erdanschlüsse und zur Versorgung von Einphasenlasten.
2. Reduzierte Phasenspannung
   Sowohl auf der Primär- als auch auf der Sekundärseite ist die Phasenspannung niedriger als die Leiterspannung, wodurch elektrische Beanspruchungen der Wicklungen verringert werden.
3. Geringere Verluste durch Streuströme
   Der Anschluss unterstützt eine bessere Kontrolle parasitärer Ströme und Verlustströme, was die Effizienz erhöht.

⚠️ Nachteile des Stern-Stern-Anschlusses

1. Empfindlichkeit gegenüber Lastungleichgewichten
   Ohne einen fest geerdeten Neutralpunkt können unsymmetrische Lasten oder Oberschwingungen (insbesondere der 3. Ordnung) Spannungsschwankungen auf der Sekundärseite verursachen und die Stabilität der Anlage beeinträchtigen.
2. Zirkulation von Nullsystem-Oberschwingungen
   Ohne eine in Dreieck geschaltete Tertiärwicklung fehlt dem Stern-Stern-Anschluss ein niederohmiger Pfad für Oberschwingungen der 3. Ordnung und deren Vielfache, was zu Spannungsverzerrungen führen und die Netzqualität beeinträchtigen kann.
3. Potentiell hohe Kurzschlussströme
   Im Fehlerfall können die Kurzschlussströme höher sein als bei anderen Anschlussarten, z. B. Stern-Dreieck.

⚙️ Anwendungen des Stern-Stern-Anschlusses

Der Stern-Stern-Anschluss wird in verschiedenen Bereichen eingesetzt, darunter:

• Übertragung und Verteilung elektrischer Energie im Mittelspannungsbereich
• Versorgung von industriellen Schaltschränken
• Maschinenbord-Systeme in automatisierten Umgebungen
• Transformatoren für Photovoltaikanlagen und Anwendungen, bei denen ein Neutralleiter erforderlich ist

Triangel–Stern-Anschluss – Allgemeiner Überblick

Beim Triangel–Stern-Anschluss sind die drei Phasen der Primärseite zu einem Dreieck (Triangel) verbunden, während die drei Phasen der Sekundärseite an einem gemeinsamen Punkt, dem Neutralleiter, zusammenlaufen und so eine Sternkonfiguration bilden.

Diese Anschlussart wird häufig verwendet, da sie einen Neutralleiter auf der Sekundärseite bereitstellt, die Ausbreitung von Oberschwingungen ins Netz reduziert und eine flexible Anwendung ermöglicht.

✅ Vorteile des Triangel–Stern-Anschlusses

1. Reduzierung von Oberschwingungen 3. Ordnung
   Die Dreieck-Schaltung auf der Primärseite fängt die 3. Sequenzstrom-Harmonischen intern ein und verhindert deren Ausbreitung ins Netz, was die Spannungsqualität auf der Sekundärseite verbessert.
2. Neutralleiter auf der Sekundärseite verfügbar
   Die Sternseite bietet einen leicht zugänglichen Neutralleiter, nützlich für Erdung und die Versorgung von Einphasenlasten.
3. Reduzierte Phasenspannung auf der Sternseite
   Auf der Sekundärseite beträgt die Phasenspannung die Leiterspannung geteilt durch √3, wodurch die elektrische Beanspruchung der Wicklungen verringert wird.

⚠️ Nachteile des Triangel–Stern-Anschlusses

1. Kein Neutralleiter auf der Primärseite
   Die Dreieckseite bietet keinen Neutralleiter für Erdung oder Einphasenlasten auf der Hochspannungsseite.
2. Phasenverschiebung zwischen Primär- und Sekundärseite
   Der Anschluss erzeugt eine typische Phasenverschiebung von 30° zwischen Primär- und Sekundärspannung, was die Parallelschaltung mit Transformatoren anderer Gruppen einschränkt.
3. Hohe Isolationsanforderungen auf der Dreieckseite
   Die Primärwicklung muss die gesamte Leiterspannung aushalten, was eine robuste Isolation und sorgfältige Dimensionierung erfordert.

⚙️ Anwendungen des Triangel–Stern-Anschlusses

Der Triangel–Stern-Anschluss wird eingesetzt in:

• Verteilungstransformatoren für Dreiphasen- und Einphasen-Netze
• Systemen, in denen die Ausbreitung von Oberschwingungen begrenzt werden muss
• Industrieanlagen und Mittelspannungsnetzen mit Neutralleiteranforderung auf der Niederspannungsseite

Dreieck–Dreieck-Anschluss

Beim Dreieck–Dreieck-Anschluss sind sowohl die Primär- als auch die Sekundärwicklungen in Dreieckform verbunden. Die Enden jeder Phasenwicklung bilden dabei auf beiden Seiten des Transformators eine geschlossene Schleife.

Diese Konfiguration wird häufig in industriellen Stromversorgungssystemen eingesetzt, da sie robust und einfach ist, insbesondere bei Anwendungen mit hoher, ausgeglichener Last.

✅ Vorteile des Dreieck–Dreieck-Anschlusses

1. Kein Neutralleiter erforderlich
   Da beide Wicklungen im Dreieck geschaltet sind, wird kein Neutralleiter benötigt. Dies macht das System kompakter und geeignet für ausgeglichene Dreiphasen-Lastanwendungen.
2. Phasenisolation
   Jede Phase ist elektrisch von den anderen isoliert, was die Fehlertoleranz erhöht und die Auswirkungen von Phasenungleichgewichten auf das Gesamtsystem minimiert.
3. Unterdrückung von Oberschwingungen
   Dreieck-Konfigurationen unterdrücken auf natürliche Weise Oberschwingungen der 3. Ordnung (3., 9., 15. usw.), indem sie diese innerhalb der Dreieckschleife zirkulieren lassen und so deren Ausbreitung in das Stromnetz verhindern.
4. Geeignet für hohe industrielle Lasten
   Der Dreieck-Dreieck-Anschluss eignet sich ideal für Motoren, Frequenzumrichter und Industrieanlagen, die eine stabile Dreiphasen-Stromversorgung benötigen.

⚠️ Nachteile des Dreieck–Dreieck-Anschlusses

1. Kein Neutralleiter für Einphasenlasten
   Diese Konfiguration bietet keinen Neutralpunkt und ist daher für Systeme, die eine Einphasen-Stromversorgung oder Neutralleitererdung benötigen, ungeeignet.
2. Höhere Isolationsanforderungen
   Bei Dreieckschaltungen entspricht die Leiterspannung der Phasenspannung, was im Vergleich zu Sternschaltungen mit gleicher Leiterspannung höhere Isolationsanforderungen erfordert.
3. Begrenzte Handhabung unsymmetrischer Lasten
   Deutlich unsymmetrische Lasten können die Spannungsregulierung aufgrund des fehlenden Neutralleiter-Bezugspunkts beeinträchtigen.

⚙️ Anwendungen des Dreieck–Dreieck-Anschlusses

• Schwerindustrielle Anlagen mit ausgeglichenen Dreiphasenlasten
• Motorsteuerzentren (MCC) und Frequenzumrichtersysteme
• Industrielle Stromverteilung ohne Neutralleiterbedarf
• Auf- oder Abwärtstransformation in der Stromerzeugung
• Hochstrom-Verteilungssysteme mit Bedarf an Oberschwingungsunterdrückung

Beim Zickzack-Anschluss werden die Wicklungen jeder Phase in zwei Hälften geteilt und so verschaltet, dass eine Zickzack-Konfiguration entsteht. Diese Anordnung wird hauptsächlich zur Kompensation von Lastungleichgewichten und zur Oberschwingungsreduzierung in elektrischen Netzen eingesetzt.

✅ Vorteile des Zickzack-Anschlusses

1. Verfügbarkeit eines Neutralpunkts
   Der Zickzack-Anschluss bietet einen stabilen Neutralpunkt, nützlich für Erdung und die Versorgung von Einphasenlasten.
2. Oberschwingungsreduzierung
   Diese Konfiguration minimiert wirksam Oberschwingungen, insbesondere solche der 3. Ordnung, und verbessert so die Spannungsqualität und Netzstabilität.
3. Ausgleich von Lastungleichgewichten
   Der Zickzack-Anschluss gleicht Rückströme bei unsymmetrischen Lasten aus und reduziert dadurch Spannungsstörungen.

⚠️ Nachteile des Zickzack-Anschlusses

1. Erhöhte Baukomplexität
   Die Aufteilung der Wicklungen erfordert ein komplexeres Design und eine präzisere Fertigung, mit höherem Kupferbedarf als bei anderen Konfigurationen.
2. Begrenzte Dauerlastfähigkeit
   Diese Konfiguration wird häufig als Erdungstransformator eingesetzt, ausgelegt für den intermittierenden Betrieb im Fehlerfall statt für die kontinuierliche Lastversorgung.

⚙️ Anwendungen des Zickzack-Anschlusses

• Verteilungssysteme mit Bedarf an stabilem Neutralleiter und wirksamer Ausgleichskompensation
• Trenntransformatoren zur Oberschwingungsreduzierung und Verbesserung der Netzqualität
• Erdungstransformatoren in Dreiphasensystemen ohne Neutralleiter

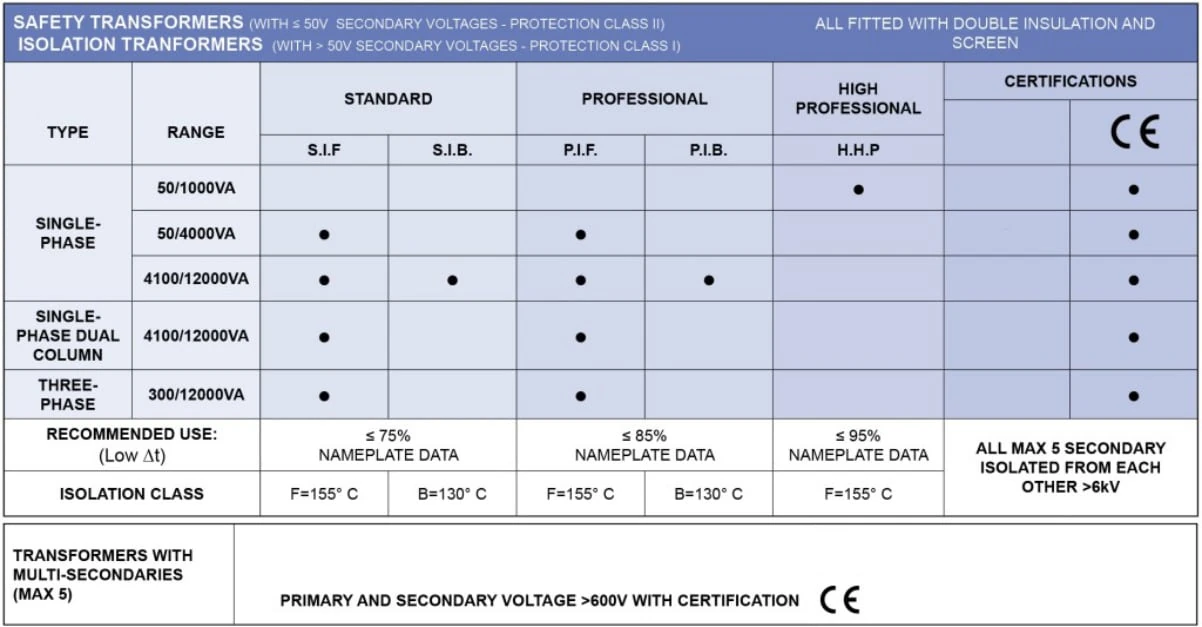

Drehstromtransformatoren sind wesentliche Komponenten in Industrieanlagen zur Anpassung der Netzspannung an die spezifischen Anforderungen von Maschinen. Viele Geräte benötigen andere Spannungen als die vom lokalen Stromnetz bereitgestellten, was den Einsatz von Transformatoren erforderlich macht, um einen korrekten und sicheren Betrieb zu gewährleisten.

Beispielsweise können Maschinen, die für den Betrieb mit 400V ausgelegt sind, über einen Aufwärtstransformator von einem 380V-Netz gespeist werden, oder Geräte, die 230V zwischen Phase und Neutralleiter benötigen, können über Transformatoren mit entsprechender Konfiguration versorgt werden. Diese Flexibilität ermöglicht den Einsatz von Maschinen unterschiedlicher Herkunft ohne Änderungen an der bestehenden elektrischen Installation.

Darüber hinaus tragen Drehstromtransformatoren zum Schutz der Maschinen vor Spannungsschwankungen und Netzstörungen bei und verbessern die Gesamtzuverlässigkeit der Industrieanlage.

Eine der häufigsten Anwendungen von Drehstromtransformatoren ist die Anpassung von Maschinen und Geräten, die für unterschiedliche elektrische Standards ausgelegt sind. Die Netzspannungen variieren erheblich zwischen verschiedenen geografischen Regionen: Während der europäische Standard 380-400V dreiphasig ist, werden in den Vereinigten Staaten und anderen Ländern Spannungen wie 480V oder 208V verwendet.

Drehstromtransformatoren ermöglichen die Nutzung von aus den USA importierten Maschinen (480V) in europäischen Netzen (400V) oder umgekehrt, ohne dass interne Komponenten ausgetauscht oder die Originalausrüstung modifiziert werden müssen. Diese Lösung ist besonders vorteilhaft für Unternehmen, die international tätig sind oder komplette Produktionslinien importieren.

Darüber hinaus gewährleistet der Einsatz dedizierter Transformatoren, dass die Maschinen mit der vom Hersteller vorgesehenen Nennspannung betrieben werden, wodurch Garantien erhalten bleiben und eine optimale Leistung sichergestellt wird.

Im Bereich der CNC-Werkzeugmaschinen, Bearbeitungszentren und Automatisierungssysteme spielen Drehstromtransformatoren eine grundlegende Rolle bei der Gewährleistung einer stabilen, störungsfreien Stromversorgung. Diese Anwendungen erfordern hohe Präzision und Zuverlässigkeit, Eigenschaften, die direkt von der Qualität der elektrischen Versorgung abhängen.

In diesen Kontexten eingesetzte Drehstromtransformatoren ermöglichen die galvanische Trennung der Steuerkreise vom Hauptnetz und verringern das Risiko elektromagnetischer Störungen, die die Bearbeitungsgenauigkeit beeinträchtigen oder Fehlfunktionen in den Steuersystemen verursachen könnten.

Darüber hinaus integrieren moderne Werkzeugmaschinen in vielen Fällen empfindliche elektronische Komponenten, die mit bestimmten Spannungen arbeiten. Der Einsatz dedizierter Transformatoren ermöglicht die korrekte Versorgung von Motoren, Antrieben und Steuersystemen, gewährleistet konstante Leistung und reduziert Ausfallzeiten.

Drehstromtransformatoren werden üblicherweise in elektrische Verteilerschränke integriert, um die Spannungen an die verschiedenen Verbraucher in der Anlage anzupassen. Im industriellen Bereich besteht häufig die Notwendigkeit, gleichzeitig Lasten mit unterschiedlichen Spannungen zu versorgen: Drehstrommotoren, Beleuchtung, Steuersysteme und Instrumentierung erfordern oft spezifische Spannungen.

Durch den Einsatz von Drehstromtransformatoren in Verteilerschränken ist es möglich, verschiedene Versorgungsleitungen mit geeigneten Spannungen zu schaffen, ohne auf mehrere Anschlüsse vom Hauptnetz zurückgreifen zu müssen. Diese Lösung vereinfacht das Anlagendesign, reduziert die Installationskosten und verbessert das allgemeine Management der elektrischen Verteilung.

Insbesondere in komplexen industriellen Umgebungen ermöglicht der Einsatz von Transformatoren in elektrischen Schalttafeln die Optimierung des Lastausgleichs, die Reduzierung von Spannungsabfällen und die Verbesserung der Anlagensicherheit, wodurch gezielte Wartungseingriffe ohne weitreichende Unterbrechungen möglich werden.
